Tornado 2 Orbitalreiniger

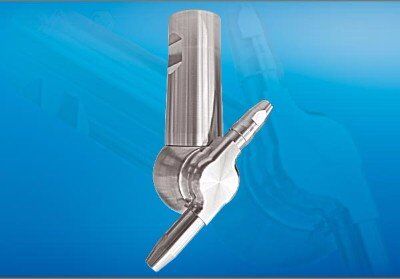

GEA Breconcherry Tornado 2 Orbitalreiniger (radial und axial rotierender Zielstrahlreiniger mit 2 Düsen)

Extrem starker, radial und axial rotierender Zielstrahlreiniger mit 2 Düsen

  • flüssigkeitsangetriebener 360° Niederdruck-Orbitalreiniger
  • starke Strahlstärke bei hohen Verbrauchswerten
  • FDA-konform & Ex-zertifiziert
  • säure-, laugen- & temperaturbeständig
  • kompakte Abmessungen
  • selbstreinigend, hygienisch, verschleißarm
  • validierbare Reinigung
  • Funktionsüberwachung durch Vericlean oder SMW 100
  • zum Einsatz in der Industrie

Technische Daten

Technische Daten Wert
max. Reinigungsdurchmesser: 27m
Spritzbild: 360° Richtung Anschluss (optional 360°)
Druckbereich: 4-10 bar
Durchflussmenge: 243 – 378 LPM (14,6 – 22,7 m³/h)

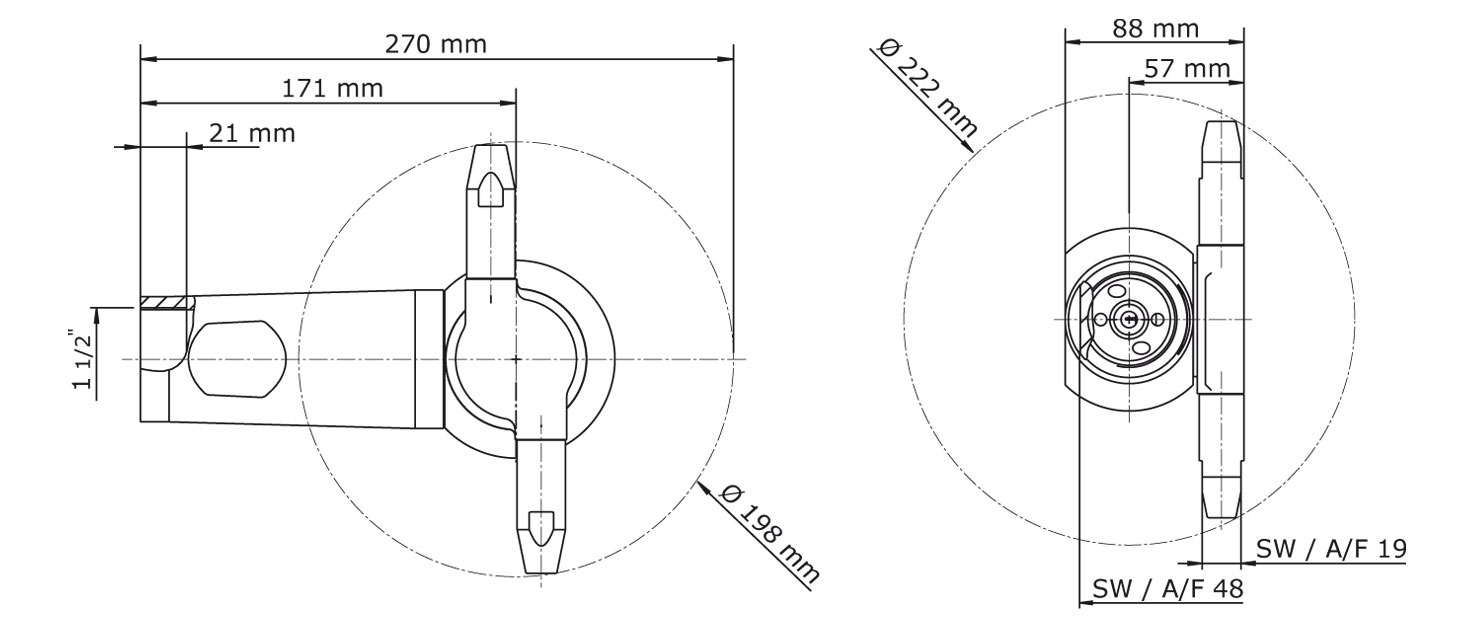

Einbauöffnung: min. Ø 100/220 mm (Düsenposition)
Einbaulage: beliebig, vertikal bevorzugt
Gewicht: ca. 3,1 KG
Werkstoffe: Edelstahl 316L (1.4404), C.PTFE, PTFE
Standardanschluss: 1,5″ Innengewinde BSP (NPT)
optionale Anschlusstypen: 1,5” Splint, DN40 Splint, DN50 Splint, 1,5” Clamp
Düsenbestückung: 2 x 11,0 mm Düsen
Zertifikate: 3.1, 2.2, ATEX, FDA, Lebensmittelzulassung nach EU1935/2004
max. Betriebstemperatur: 95°C (203°F)
max. Umgebungstemperatur: 140°C (284°F), 30 Min.
Betriebsempfehlung: Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP Zulaufleitung zum Tankreiniger einzubauen, um diesen vor Verstopfung mit Partikeln oder Schäden zu schützen.

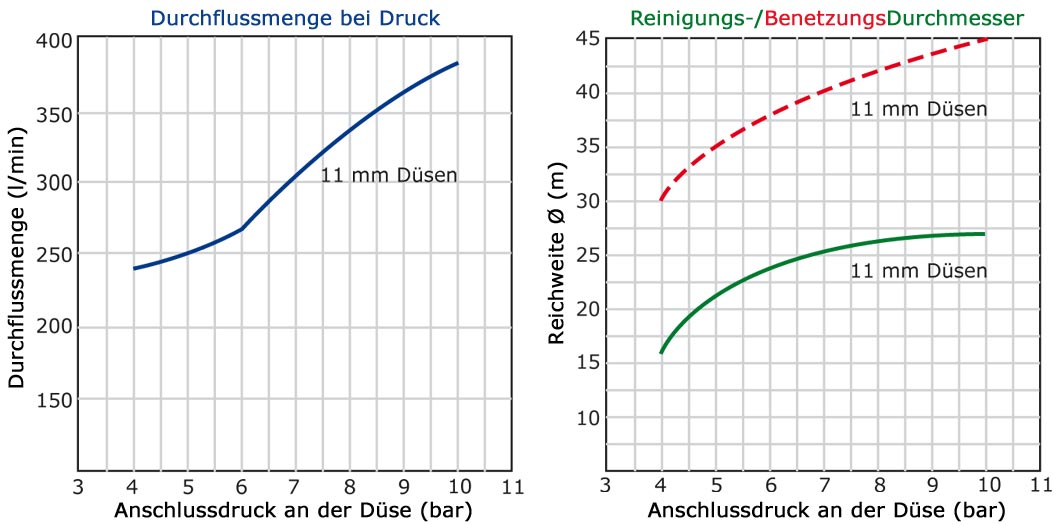

GEA Breconcherry Tornado 2 Betriebswerte

Optimaler Betrieb

Der Druckbereich für den Betrieb eines Tornado 2 liegt bei 4 – 10 bar an der Reinigungsmaschine.
Mit einer Durchflussmenge von 243 – 378 Litern/Minute wird ein Reinigungsdurchmesser von 16 – 27 Metern erreicht.

GEA Breconcherry, Gewindebefestigung

Gewindebefestigung

Tornado 2 Standardgeräte sind mit 1,5″ zylindrischem Innengewinde BSP (British Standard PIPE nach DIN ISO 228) ausgestattet. Optional ist das Gerät mit 1,5″ kegeligem Innengewinde NPT (National Pipe Taper, Amerikanisches Rohrgewinde für selbstdichtende Verbindungen) erhältlich.

GEA Breconcherry, Splintbefestigung

Splintbefestigung

Der Tornado 2 ist optional mit 1,5″, DN40 oder DN50 Splintbefestigung erhältlich. Die Splintbefestigung gewährleistet eine totraumfreie Befestigung der Reinigungsmaschine. Splintversionen haben einen ca. 15% höheren Durchfluss.

GEA Breconcherry, Klammerbefestigung

Klammerbefestigung

Der Tornado 2 ist optional mit 1,5″ Klammerbefestigung erhältlich. Eine Klammerbefestigung gewährleistet den unkomplizierten Ausbau der Reinigungsmaschine.

Tornado 2 mit 1,5″ Gewindeanschluss

Anschluss Düsen Typ Produktcode Werkstoffe EX FDA Artikelnummer
1,5″ BSP 2 × 11,0 mm S Tornado2-AF2x11S-BSP 316L/C-PTFE ✔ ✔ 4660-4970-113
1,5″ BSP 2 × 11,0 mm S Tornado2-F2x11S-BSP 316L/PTFE ✔ 4660-4970-114
1,5″ NPT 2 × 11,0 mm S Tornado2-AF2x11S-NPT 316L/C-PTFE ✔ ✔ 4660-4970-115
1,5″ NPT 2 × 11,0 mm S Tornado2-F2x11S-NPT 316L/PTFE ✔ 4660-4970-116

Tornado 2 mit 1,5″ Splintanschluss/PIN FIX

Anschluss Düsen Typ Produktcode Werkstoffe EX FDA Artikelnummer
1,5″ Splint/PIN FIX 2 × 11,0 mm S Tornado2-AF2x11S-150PF 316L/C-PTFE ✔ ✔ 4660-4970-117
1,5″ Splint/PIN FIX 2 × 11,0 mm S Tornado2-F2x11S-150PF 316L/PTFE ✔ 4660-4970-118

Splint- bzw. PIN-FIX-Ausführungen haben gegenüber den Gewindeausführungen einen etwa 15 % höheren Durchfluss.

S: Ausführung mit Selbstreinigungsdüse.

Standardoberfläche außen: Ra ≤ 0,8 µm.

Alle Ausführungen sind FDA-konform. Die EX-/ATEX-Ausführung ist ausschließlich mit C-PTFE erhältlich. Zertifikat 3.1 für alle Ausführungen.

Tornado-2-Geräte mit C-PTFE als Lagerwerkstoff haben eine längere Lebensdauer.

Schutzkäfig (feststehend)

GEA Breconcherry Tornado 2 Schutzkaefig feststehend

Werkstoffe: Edelstahl 1.4404 (316L), PTFE
Zertifikate: FDA, 3.1, 2.2
Geräteanschluss: 1,5″ AG-BSP
Zuleitung: Anschweissanschluss für 41 mm Rohr oder 1,5″ AG-BSP

Schweißnippel

GEA Breconcherry Tornado 2 Schweißnippel

Werkstoffe: Edelstahl 1.4404 (316L)
Zertifikate: 3.1, 2.2
Geräteanschluss: 1,5″ AG-BSP
Zuleitung: Anschweissende

Standfuß

GEA Breconcherry Tornado 2 Standfuss

Werkstoffe: Edelstahl 1.4404 (316L), PTFE
Zertifikate: 3.1, 2.2
Geräteanschluss: 1,5″ AG-BSP
Zuleitung: nach Bedarf

Tankreinigungswagen

GEA Breconcherry Tornado 2 Reinigungswagen

Werkstoffe: Edelstahl 316L (1.4404), PP (PTFE)
Zertifikate: FDA, 3.1, 2.2
Geräteanschluss: 1,5″ AG-BSP
Zuleitung: DN50 Gewindestutzen DIN 11851

Installationslanze

GEA Breconcherry Tornado 2 Installationslanze

Werkstoffe: Edelstahl 1.4404 (316L), EPDM, FKM
Zertifikate: 3.1, 2.2
Geräteanschluss: 1,5″ AG-BSP (1,5″ Splint)
Tankanschluss: Flansch nach Bedarf
Sensor: mit/ohne SMW 100

Vericlean Rotationszähler

GEA Breconcherry Tornado 2 Vericlean

Werkstoffe: Edelstahl 316L (1.4404), PTFE
Zertifikate: 3.1, 2.2
Geräteanschluss: 1,5″ AG-BSP
Tankanschluss: Flansch nach Bedarf
Sensortyp: IFM MFT200
Überwachung: Die Rotationsgeschwindigkeit der Reinigungsmaschine wird permanent angezeigt

SMW 100 Flüssigkeitssensor

GEA Breconcherry SMW100

Werkstoffe: 1.4305, PEEK
Anschlusstyp: Einschweissmuffe
Funktion: Die Beschwallung des Sensors wird alle 20 Sekunden angezeigt

Wartungspakete & Werkzeug

GEA Breconcherry Tornado 2 Wartungspakete und Werkzeug

Tornado 2 C.PTFE (ATEX & FDA) 4660-4013-888
Tornado 2 PTFE (FDA) 4660-4014-888
Werkzeugsatz: 4660-4011-888

Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand:17.01.2022-71427321893-1888948-71042)
