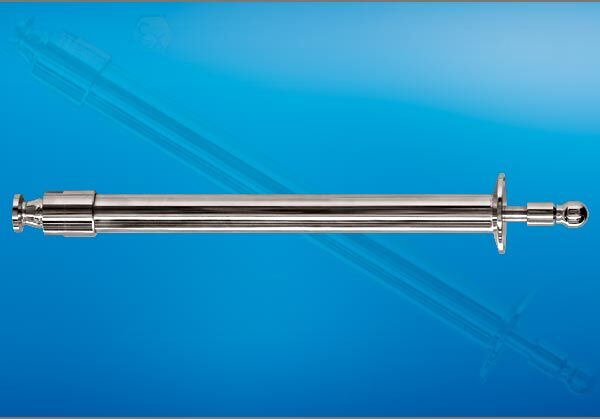

SR1000 Retraktor
Modulare Retraktor-Baureihe in drei Baugrößen (Mini/Micro/Nano) für unterschiedlichste Einbausituationen.
Zurück zu Ausfahrbare Düsen / Retraktoren
Anfrage zu SR1000 Retraktor stellen
Der SR1000 ist in den drei Baugrößen Mini, Micro und Nano erhältlich und deckt damit Reinigungsdurchmesser von 1 bis 4 m ab – von kleinsten Rohranschlüssen (Nano, ab Ø 20 mm) bis zu größeren Prozessbehältern (Mini, ab Ø 45 mm).
Der Hub ist je nach Baugröße zwischen 50 und 1.000 mm konfigurierbar, das Sprühbild wahlweise 90°, 180°, 270° oder 360° auf- oder abwärts – für Breconcherry eine der flexibelsten Lösungen im Retraktor-Programm.
Vorteile
- Drei Baugrößen für praktisch jede Einbausituation
- Frei wählbares Sprühbild von 90° bis 360°
- Kompakteste Nano-Ausführung ab Ø 20 mm
- Modular mit verschiedenen Spinner-Düsen kombinierbar
Technische Daten
SR1000 Retraktor
| Sprühbild | 90°, 180°, 270°, 360° auf-/abwärts |
|---|---|
| Druckbereich | 2–4 bar |
| Fördermenge | 48–90 LPM (2,9–5,4 m³/h) |
| Hub | 50–1.000 mm (geräteabhängig) |
| Einbaulage | beliebig |
| Innengewinde | Mini 3/4″, Micro 3/8″, Nano 1/8″ |
| Einbauöffnung | Mini min. Ø 45 mm, Micro min. Ø 30 mm, Nano min. Ø 20 mm |
| Reinigungsdurchmesser | Mini 4 m, Micro 2 m, Nano 1 m |
| Werkstoffe | Edelstahl 316L (1.4404), 316 (1.4401), Hastelloy (2.4610) |
| Anschlusstypen | DN16, DN18, DN25 und andere |
| Düsenbestückung | Mini-, Micro-, Nanospinner, weitere auf Anfrage |
| Max. Betriebstemperatur | 90 °C |
| Max. Umgebungstemperatur | 110 °C, 30 Min. |
| Zertifikate | 3.1, 2.2, (ATEX, FDA) |
Einsatzbereiche
Typische Anwendungen
Rohrleitungen und kleine Anschlussstutzen (Nano)
Mittlere Prozessbehälter (Micro/Mini)
Automatisierte CIP-Systeme mit engem Bauraum
