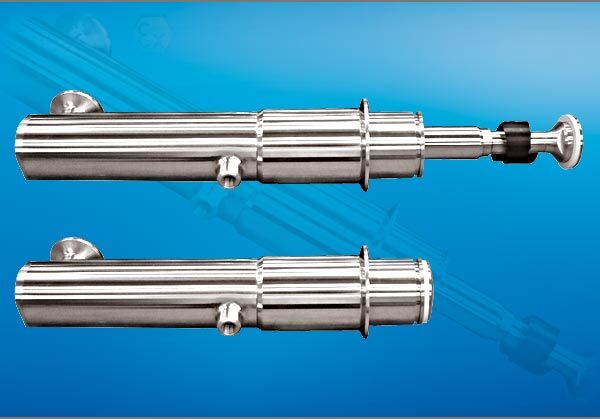

Retraktor MR2 (RTD350)
Luft-/gasschließender Retraktor mit definiertem Schließdruck für anspruchsvolle Anwendungen.
Zurück zu Ausfahrbare Düsen / Retraktoren
Anfrage zu Retraktor MR2 (RTD350) stellen

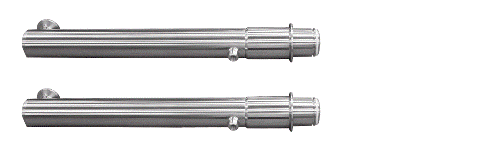

Der Retraktor MR2 (RTD350) öffnet ebenfalls durch das Reinigungsmedium, wird jedoch aktiv über Luft oder Gas geschlossen und mit rund 2 bar geschlossen gehalten – eine Bauweise, die besonders zuverlässiges Abdichten während der Produktion ermöglicht.
Wie der MR1 ist er mit den Rotoren Torus, Chemidisc 25-360° und Chemidisc 75-360° kombinierbar und für Umgebungstemperaturen bis 140 °C (30 Minuten) ausgelegt.
Vorteile
- Definierter Schließdruck für zuverlässige Abdichtung
- Flexible Rotorbestückung
- Hohe Umgebungstemperaturbeständigkeit
- FDA-konforme Materialien
Technische Daten
Retraktor MR2 (RTD350)
| Funktion | öffnend durch Reinigungsmedium, luft-/gasschließend, geschlossen gehalten bei 2 bar |
|---|---|
| Druckbereich | 3–4 bar |
| Luftdruck zur Entleerung | ab 0,5 bar |
| Hub | 75–300 mm |
| Einbaulage | vertikal abwärts bis horizontal (bevorzugt) |
| Gewicht | ca. 6,0 kg (Standardausführung) |
| Werkstoffe | Edelstahl 316L, C.PTFE, PTFE, PEEK, C.PEEK, EPDM, Hastelloy, Silikon |
| Flüssigkeitsanschluss | DN25-Klammerflansch, ISO 1″ OD, 1″ BS 4825-3 |
| Druckluftanschluss | 1/4″ BSP/BSPT/NPT |
| Behälteranschluss | DN65-Klammerflansch, ISO 2,5″ OD, 2,5″ BS 4825-3 |
| Rotorbestückung | Torus (Sonder), Chemidisc 25-360°, Chemidisc 75-360° |
| Max. Betriebstemperatur | 95 °C |
| Max. Umgebungstemperatur | 140 °C, 30 Min. |
| Zertifikate | 3.1, 2.2, ATEX, FDA, EU 1935/2004 |

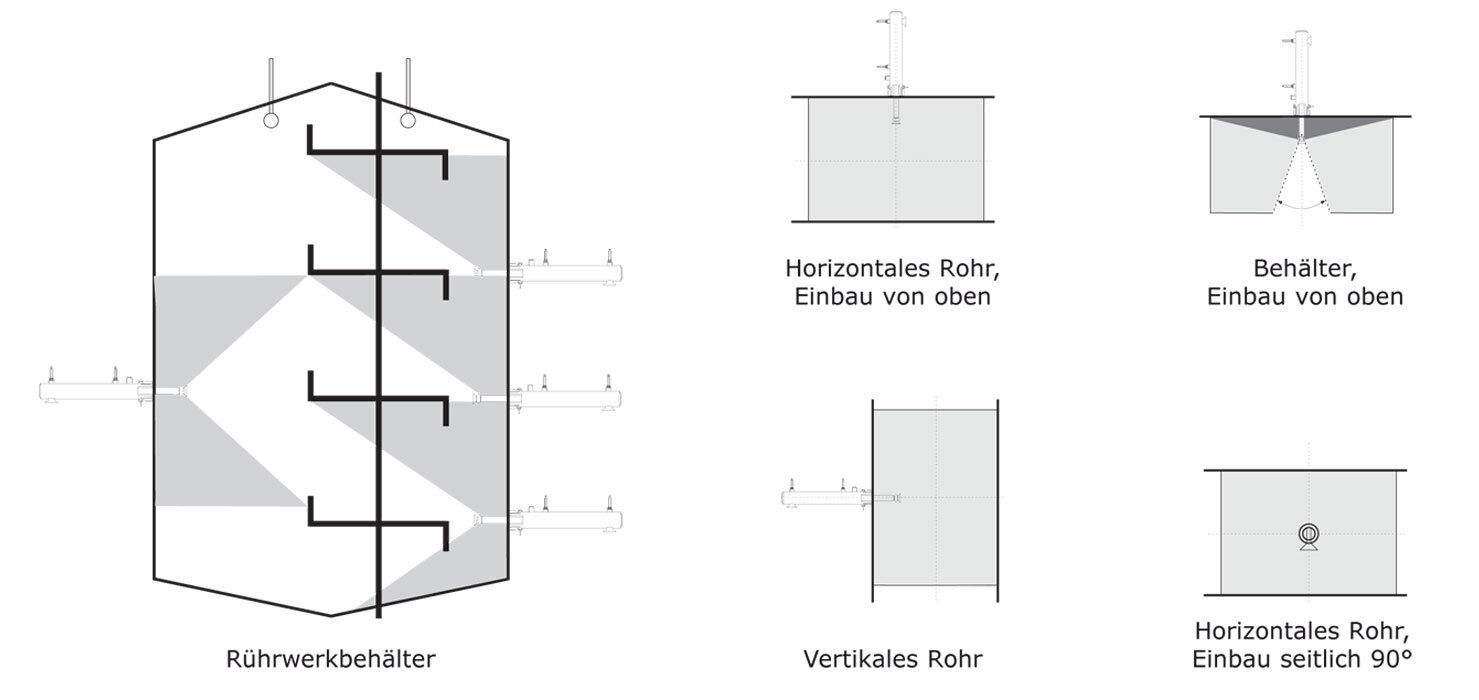

Einsatzbereiche
Typische Anwendungen
Prozesstanks mit hohen Hygieneanforderungen
Fermenter und Bioreaktoren
Validierte, wiederkehrende CIP-Zyklen
