Turbo SSB 40 Rotationsdüse

GEA Breconcherry Turbo SSB 40 Rotationsdüsen (strahlbildend, langsame Rotation)

Gleitlagerdüse mit langsamer Rotation

  • 360° Niederdruck Gleitlagerdüse
  • langsame Rotation und geringe Flüssigkeitsmengen
  • FDA-konform & Ex-zertifiziert
  • säure-, laugen- & temperaturbeständig
  • kompakte Abmessungen
  • selbstreinigend, hygienisch, verschleißarm
  • hohe Betriebssicherheit

Technische Daten

Eigenschaft Wert
max. Reinigungsdurchmesser 3 Meter
Spritzbild 360°
Druckbereich 2 – 5 bar
Durchflussmenge 35 – 62 LPM (2,1 – 3,7 m³/h)
Einbauöffnung BSP/NPT min. Ø 38 mm, Splint min. Ø 57 m
Einbaulage beliebig, vertikal nach unten bevorzugt
Gewicht ca. 0,12 KG
Werkstoffe Edelstahl 316L (1.4404), C.PTFE, PTFE
Standardanschluss 3/8″ Innengewinde BSP (NPT)
optionale Anschlusstypen S1/2″ Splint, DN10 Splint, DN15 Splint, DN20 Splint
Düseneigenschaft Kugel mit Schlitzen
Zertifikate 3.1, 2.2, ATEX, FDA, Lebensmittelzulassung nach EU1935/2004
max. Betriebstemperatur 90°C (194°F)
max. Umgebungstemperatur 140°C (284°F), 30 Min.
Betriebsempfehlung Es wird empfohlen ein Filter/Sieb (500 μm) in der CIP Zulaufleitung zum Tankreiniger einzubauen, um diesen vor Verstopfung mit Partikeln oder Schäden zu schützen.

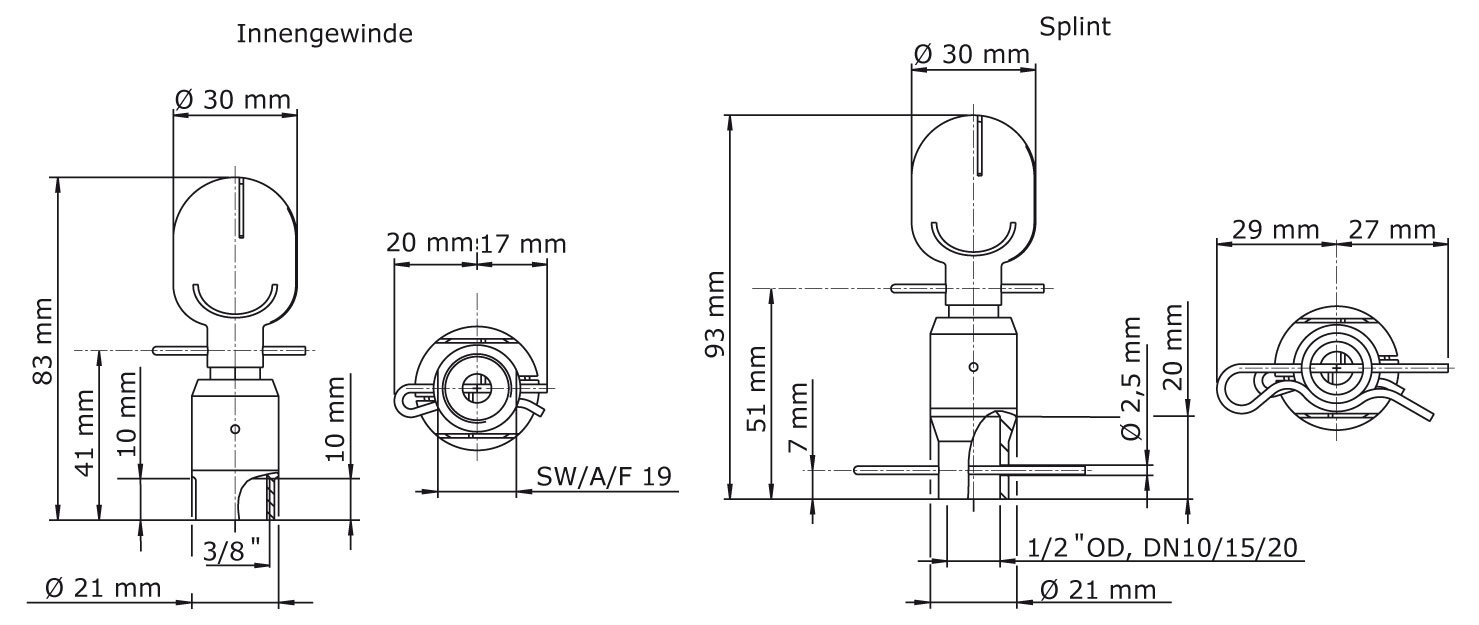

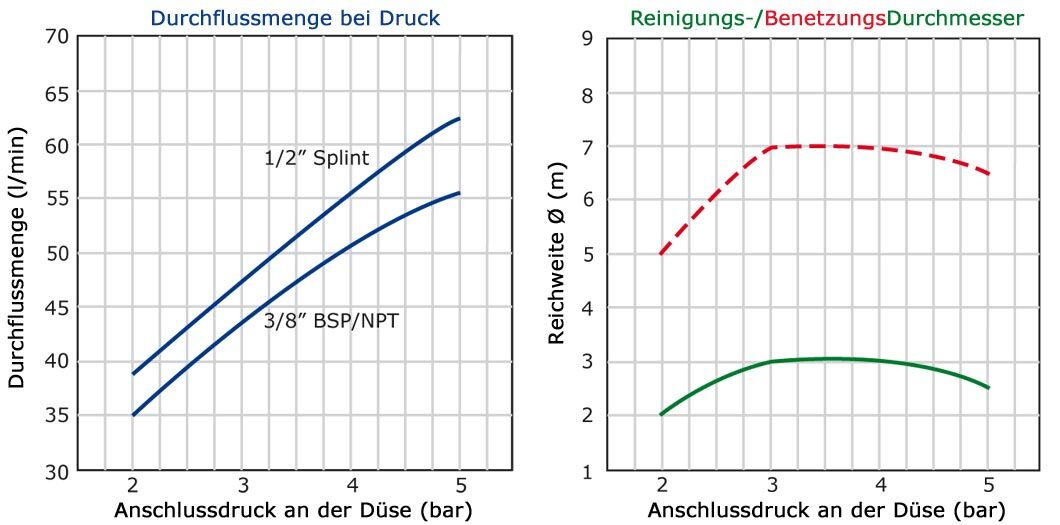

GEA Breconcherry Turbo SSB 40 Betriebswerte

Optimaler Betrieb

Der Druckbereich für den Betrieb eines Turbo SSB 40 liegt bei 2 – 5 bar an der Reinigungsdüse.

Mit einer Durchflussmenge von 35 – 62 Litern/Minute wird ein Reinigungsdurchmesser von 2 – 3 Metern erreicht.

Der Turbo SSB 40 ist eine langsam drehende Rotationsdüse. Im Betrieb versetzt durchfließende Flüssigkeit den Kugelkopf in eine gleichmäßige gebremste Rotation. Dabei treten durch Schlitze flache Flüssigkeitsstrahlen mit hoher Reichweite aus. Die langsame Rotation der Düse begünstigt einen wirkungsvollen gebündelten Flüssigkeitsaufprall mit hohem Aufpralleffekt. Dadurch wird ein Reinigungseffekt bis zu 3 Meter Durchmesser erreicht.
Turbo SSB sind in 3 Baugrößen und vielen Anschlusstypen erhältlich. Häufige Einsatzbereiche für Turbo SSB 40 Rotationsdüsen finden sich in der Milch-, Lebensmittel-, Getränke-, pharmazeutischen und chemischen Industrie für die Reinigung von Produktions-, Prozess- oder Transportbehältern.

Der Turbo SSB ist mit einem äußerst verschleißarmen und permanent flüssigkeitsumspülten Gleitlagersystem ausgestattet, womit extrem hohe Standzeiten erreicht werden. Auch ein kurzzeitiges Beaufschlagen mit Dampf oder Druckluft verursacht keine Beschädigungen. Selbst nach Jahren permanenter Verwendung in verschiedensten industriellen Anwendungen konnten bisher keine durch Verschleiß verursachten Betriebsausfälle festgestellt werden. Durch einen abnehmbaren Kugelkopf kann die Düse leicht von Feststoffen befreit werden. Der Turbo SSB erfüllt höchste Hygienestandards sowie die Anforderungen der FDA und ist für den Einsatz in explosionsgefährdeten Bereichen geeignet.

GEA Breconcherry Turbo SSB 40 Gewindebefestigung

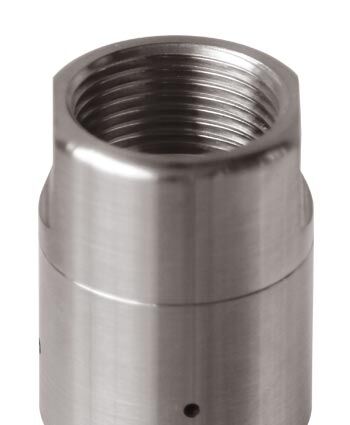

Gewindebefestigung

Turbo SSB 40 Standardgeräte sind mit 3/8″ zylindrischem Innengewinde BSP (British Standard PIPE nach DIN ISO 228) ausgestattet. Optional ist das Gerät mit 3/8″ kegeligem Innengewinde NPT (National Pipe Taper, Amerikanisches Rohrgewinde für selbstdichtende Verbindungen) erhältlich.

GEA Breconcherry Turbo SSB 40 Splintbefestigung

Splintbefestigung

Der Turbo SSB 40 ist optional mit 1/2″, DN10, DN15 oder DN20 Splintbefestigung erhältlich. Die Splintbefestigung gewährleistet eine totraumfreie Befestigung der Reinigungsdüse. Splintversionen haben einen ca. 15% höheren Durchfluss.

Turbo SSB 40 mit 3/8″ Gewindeanschluss

Anschluss Spritzbild Typ Produktcode Werkstoffe EX FDA Artikelnummer
3/8″ BSP 360° Standard TSSB40AF-360-BSP 316L/C-PTFE ✔ ✔ 4660-2556-113
3/8″ BSP 360° Standard TSSB40F-360-BSP 316L/PTFE ✔ 4660-2555-112
3/8″ NPT 360° Standard TSSB40AF-360-NPT 316L/C-PTFE ✔ ✔ 4660-2558-213
3/8″ NPT 360° Standard TSSB40F-360-NPT 316L/PTFE ✔ 4660-2558-212
3/8″ BSP 360° EPO TSSB40F-360-BSP-EPO 316L/PTFE ✔ 4660-2555-113

Turbo SSB 40 mit Schweißanschluss (BW)

Anschluss Spritzbild Typ Produktcode Werkstoffe EX FDA Artikelnummer
1/2″ Schweißanschluss (BW) 360° Standard TSSB40AF-360-BW 316L/C-PTFE ✔ ✔ 4660-2555-421
1/2″ Schweißanschluss (BW) 360° Standard TSSB40F-360-BW 316L/PTFE ✔ 4660-2555-312
1/2″ Schweißanschluss (BW) 360° EPO TSSB40AF-360-BW-EPO 316L/C-PTFE ✔ ✔ 4660-2555-315

Turbo SSB 40 mit Splintanschluss/PIN FIX

Anschluss Spritzbild Typ Produktcode Werkstoffe EX FDA Artikelnummer
1/2″ Splint/PIN FIX 360° Standard TSSB40AF-360-PF 316L/C-PTFE ✔ ✔ 4660-2557-413
1/2″ Splint/PIN FIX 360° Standard TSSB40F-360-PF 316L/PTFE ✔ 4660-2561-412
DN15 Splint/PIN FIX 360° Standard TSSB40AF-360-DN15 316L/C-PTFE ✔ ✔ 4660-2557-419
DN15 Splint/PIN FIX 360° Standard TSSB40F-360-DN15 316L/PTFE ✔ 4660-2561-419
1/2″ Splint/PIN FIX 360° EPO TSSB40AF-360-PF-EPO 316L/C-PTFE ✔ ✔ 4660-2547-615
1/2″ Splint/PIN FIX 360° EPO TSSB40F-360-PF-EPO 316L/PTFE ✔ 4660-2547-614
DN15 Splint/PIN FIX 360° EPO TSSB40AF-360-DN15-EPO 316L/C-PTFE ✔ ✔ 4660-2561-622
DN15 Splint/PIN FIX 360° EPO TSSB40F-360-DN15-EPO 316L/PTFE ✔ 4660-2561-621

Nicht mehr erhältliche oder nur auf Anfrage erhältliche Varianten

Anschluss Spritzbild Typ Produktcode Werkstoffe EX FDA Artikelnummer
DN10 Splint/PIN FIX 360° Standard TSSB40AF-360-DN10 316L/C-PTFE ✔ ✔ 4660-2557-415
1/2″ Splint/PIN FIX 360° Standard, alte Nr. TSSB40F-360-PF 316L/PTFE ✔ 4660-2557-412

Splint- bzw. PIN-FIX-Ausführungen haben gegenüber den Gewindeausführungen einen etwa 15 % höheren Durchfluss.

Standardoberfläche außen: Ra ≤ 0,8 µm. EPO: außen elektropoliert, Ra ≤ 0,4 µm.

Alle Ausführungen sind FDA-konform. Die EX-/ATEX-Ausführung ist ausschließlich mit C-PTFE erhältlich. Zertifikat 3.1 für alle Ausführungen.

Installationslanze

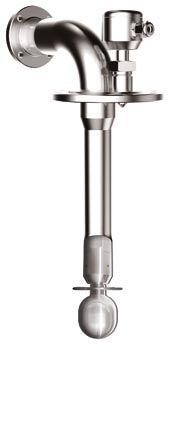

GEA Breconcherry Turbo SSB Installationslanze

Werkstoffe: Edelstahl 1.4404 (316L), EPDM, FKM
Zertifikate: 3.1, 2.2
Geräteanschluss: 3/8″ AG-BSP (1/2″ Splint)
Tankanschluss: Flansch nach Bedarf
Sensor: mit/ohne SMW 100

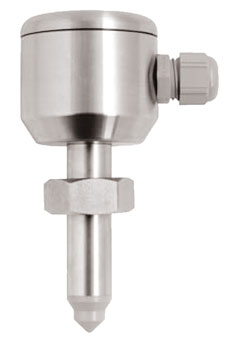

SMW 100 Flüssigkeitssensor

GEA Breconcherry SMW100

Werkstoffe: 1.4305, PEEK
Anschlusstyp: Einschweissmuffe
Funktion: Die Beschwallung des Sensors wird alle 20 Sekunden angezeigt

Die dargestellten Angaben, technischen Daten und Informationen befreien den Anwender nicht von eigener Prüfung der gelieferten Produkte auf deren Eignung für den beabsichtigten Anwendungsfall. Alle Angaben sind ohne Gewähr. (Stand: 20.05.2022-71427321893-1888948-71042)
